| 【動画】ＴＣＳ自動踏切Ⅱイメージ |
|
| 【動画】ＴＣＳ自動踏切Ⅱ警報音イメージ |
■遮断機の速度の自動可変機能を搭載（ＰＡＴ.Ｐ）
列車の踏切への到達時間を記憶して遮断機の開閉速度が自動的に最適に可変します。
到達時間が短い場合は速く、長い場合はゆっくりと遮断機が動作します。
（遮断機は最大で実物同様の両側約１２秒、最速で両側約１秒で閉まります ※個体差により多少のバラツキがあります）
※動画は試作品を使用しています。 |
|

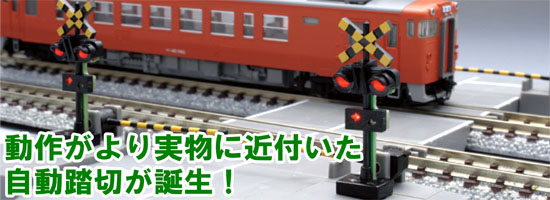

| 警報音、警報灯、遮断機の動作を改良！新しい自動踏切が誕生。 |
警報音、警報灯、遮断機の動作がさらに実物に近づいた「TCS自動踏切Ⅱ」が新発売！
踏切としての動作をより実物に近づけ、扱いやすく、一般製品の単線レールやワイドPCレールにも対応、
それぞれのストレート区間、あるいはカーブ区間へ設置させることができます。
自動踏切Ⅱが１台で単線や複線に、自動踏切Ⅱが２台と別売の「TCS複々線化用パーツⅡセット」※
で3線や複々線に対応します。
※TCS複々線化用パーツⅡセットは、トミーテック通販サイト「テックステーション」でのお取り扱いになります。 |
※＜5569＞自動踏切Ⅱにはレール、センサー（ワンタッチ装着センサー）は付属しませんので、別途お買い求めください。

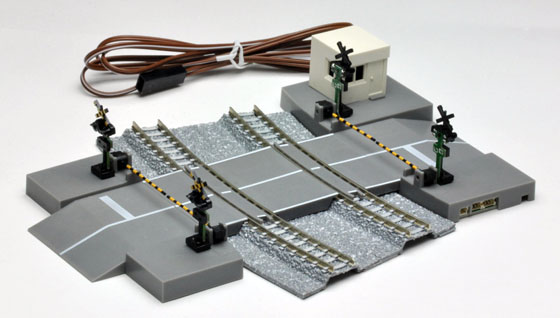

■TCS自動踏切Ⅱ
＜5569＞￥15,000（税抜）
|
| 製品構成とモード選択 |

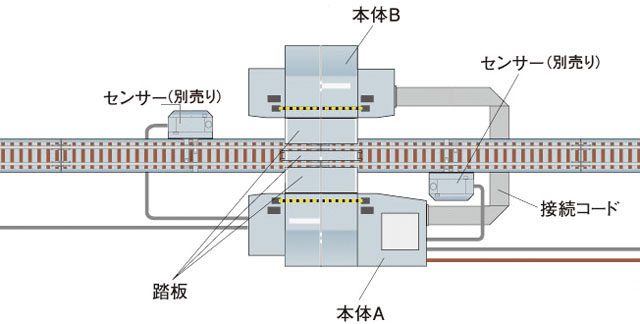

- 勾配のある道路や遮断機、警報機を含む「本体A」と「本体B」の他、「接続コード」、「踏板ランナー」、
「踏切ジョイントランナー」で構成しています。
※＜5569＞自動踏切Ⅱにはレール、センサー（ワンタッチ装着センサー）は付属しませんので、別途お買い求めください。 |
■ |

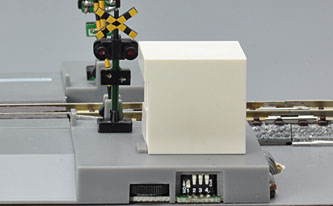

本体Aの右下には警報機の音量調節用ボリューム、ディ
ップスイッチがあります。
ディップスイッチの操作により、お好みの遮断機スピード
を固定したり、さまざまな踏切の動作モードを下記より選
ぶことができます。
“標準モード”、“待ち時間優先モード”、“遮断機ゆっくり
モード”、“センサー等距離モード”など４種類。 |
 |
|
|
| リアルな動作 |
自動踏切Ⅱは踏切としての動作自体を、より実物に近づけており、特に遮断機の動きや警報機の点滅の仕方、警報音の音質を
重視して開発しています。 |
|
● |
１セットのTCS自動踏切Ⅱと別売のセンサー（センサーレール）2組で、単線のレールレイアウトで使用可能 |
|
● |
１セットのTCS自動踏切Ⅱと別売のセンサー（センサーレール）4組で、単線のレールレイアウトにおいて、列
車通過後により早く遮断機を上がらせることが可能 |
|
● |
１セットのTCS自動踏切Ⅱと別売のセンサー（センサーレール）4組で、複線のレールレイアウトで使用可能 |
|
● |
2セットのTCS自動踏切Ⅱと別売のセンサー（センサーレール）6組に、複々線化用パーツⅡセットを加えるこ
とで、3線のレールレイアウトで使用可能 |
|
● |
2セットのTCS自動踏切Ⅱと別売のセンサー（センサーレール）8組に、複々線化用パーツⅡセットを加えるこ
とで、複々線（4線）のレールレイアウトで使用可能 |
|
● |
小型モーター内蔵で、計4本の遮断機が上下。さらに、列車が接近すると、通行者から見て左側の遮断機が
下りた後に、右側の遮断機が下り、列車通過後は4本同時に上がる |
|
● |
警報灯は実物同様、警報音よりもやや遅いピッチで点滅 |
|
● |
音声ICによる、実物に近い警報音を8種類収録、音量調節も可能 |
|
● |
中間の踏板を加工することで、ワイドPCカーブレールのカントに対応 |
|
| ＜TCS自動踏切Ⅱの基本動作＞ |
 |
|
 |
| ■ |
センサーが列車を検知していない場合は、
警報機の警報灯は消灯、警報音は発生せ
ず、遮断機は上がったままです。
|
|
■ |
センサーが列車を検知すると、警報機の警報
灯が点滅、方向指示機が点灯、警報音を発
生、向かって左側の遮断機が下がります。 |
 |
|
 |
| ■ |
次に右側の遮断機も下がり、
2本の遮断機が下がったままになります。 |
|
■ |
複線の場合、上下線での列車が完全に通過
するまで、警報機の警報灯は点滅、方向指示
機が点灯、警報音を発生、両側の遮断機は
下がったままです。列車が通過すれば、すぐ
に写真1と同じになります。 |
|
| 【関連商品】 |
| ※＜5569＞自動踏切Ⅱにはレール、センサー（ワンタッチ装着センサー）は付属しませんので、別途お買い求めください。 |
 |
|
|
■TCSワンタッチ装着センサー
〈5558〉￥1,300（税抜） |
|
■TCSセンサーレールS70（F）（2本セット）
〈5559〉￥3,600（税抜） |
|
|
|
■TCSワイドレール・スラブレール用センサー
〈5567〉￥1,300（税抜） |
|
■TCSワイドトラムセンサーレールS37-WT-SE(F)(2本セット)
〈5568〉￥3,200（税抜） |
|
|
※写真は試作品です。警報灯の点灯など、製品とは異なる部分があります。
※詳しくは製品に付属の説明書をご参照ください。
※価格はすべて税抜き表示となっています。 |
|
|
|
|
